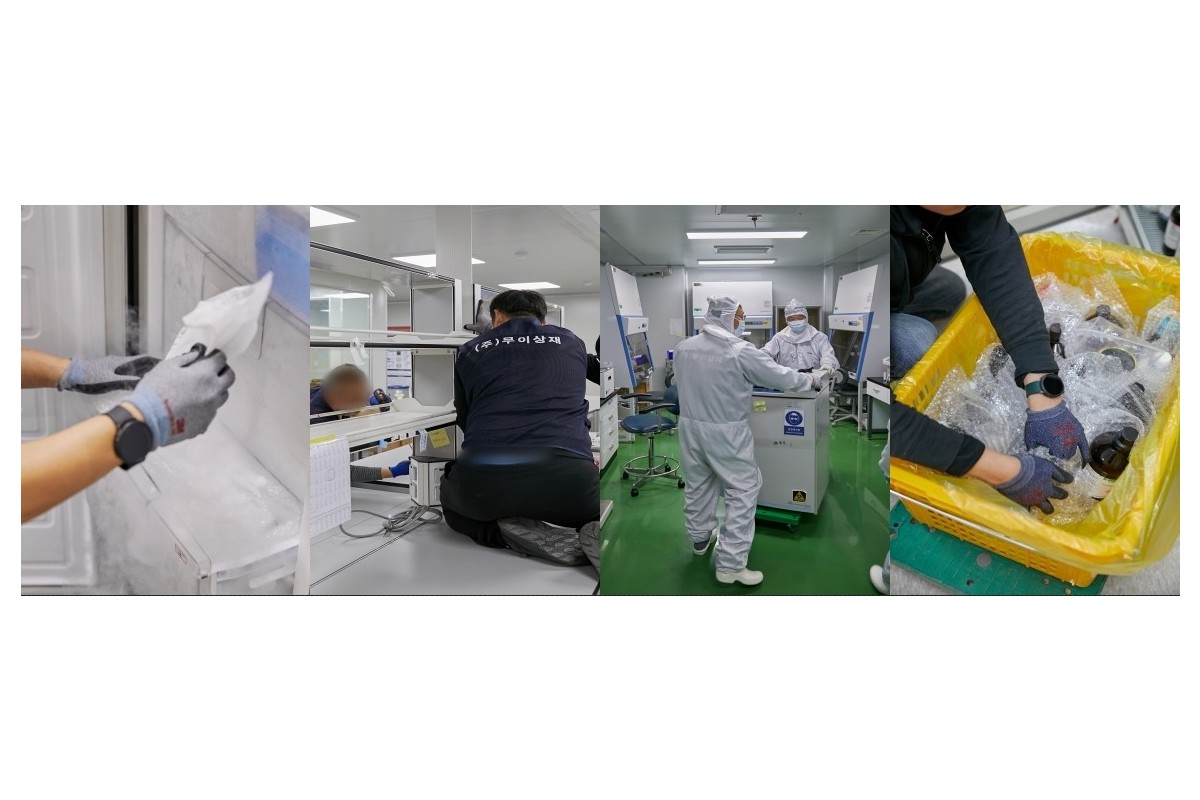

대전 정밀계측 연구소, 실험실이사 사례

안녕하세요, 무이상재입니다. 이번에는 대전 대덕연구단지 내 정밀계측 연구소 실험실이사 현장을 소개해 드리려 합니다. 대전은 정부출연연구기관과 대학 부설 연구소가 밀집한 지역이라, 저희도 이 일대에서 실험실이사 문의를 꾸준히 받고 있습니다.

이번 고객사는 대전 유성구 내에서 인근 신축 연구동으로 확장 이전하는 정밀계측 연구소였습니다. 주사전자현미경, X선회절분석기, 정밀 저울 등 미세한 진동에도 측정값이 영향을 받는 초정밀 장비를 다수 보유하고 있었고, 국가 표준 인증과 연계된 측정 검증 일정이 예정되어 있어 이사로 인한 실험 중단을 최소화해야 한다는 요청이 있었습니다. 측정 검증이 지연되면 관련 인증 갱신 일정 전체가 밀릴 수 있는 만큼, 연구팀에게는 일정 준수가 특히 중요한 사안이었고, 이런 초정밀 장비는 한번 정렬이 틀어지면 재조정에 상당한 시간과 비용이 들어간다는 점도 부담으로 작용했습니다.

저희는 계약 전 현장 실사를 통해 각 장비의 규격과 이동 프로토콜을 확인하고, 초정밀 장비인 만큼 무진동 차량과 맞춤형 고정 프레임을 활용한 이동 계획을 수립했습니다. 주사전자현미경은 진공 챔버 해제와 렌즈 배럴 고정 작업을 사전에 진행했고, X선회절분석기는 광원 정렬 상태를 기록해 이동 후 재정렬 여부를 판단할 기준 자료로 남겨 두었습니다. 정밀 저울 역시 무게중심을 계산한 맞춤형 고정 프레임으로 개별 고정해 이동 중 충격이 최소화되도록 했습니다. 신축 연구동의 반입 동선과 화물 엘리베이터 사양도 함께 점검을 마쳐, 이사 전날까지 모든 준비가 순조롭게 진행되고 있었습니다.

그런데 신축 연구동에 장비를 설치하기 직전, 예상하지 못한 변수가 발견되었습니다. 저희가 사전에 확인한 도면상 진동 기준은 충족하는 것으로 되어 있었지만, 실제 설치 예정 위치에서 정밀 진동측정기로 바닥 진동 수준을 재측정한 결과 인근 공조 설비의 가동 진동이 예상보다 크게 전달되고 있다는 사실이 확인되었습니다. 주사전자현미경과 X선회절분석기 모두 이 정도의 바닥 진동 환경에서는 정상적인 측정 성능을 보장하기 어려운 수준이었습니다. 건물 설계 단계에서는 문제가 되지 않을 것으로 예상되었지만, 실제 공조 설비가 가동되는 조건에서는 진동 전달 경로가 달라졌던 것이 원인이었습니다. 특히 공조기가 정상 가동되는 낮 시간대에 진동값이 눈에 띄게 높아지는 패턴이 확인되어, 단순히 설계 도면만으로는 발견하기 어려운 문제였다는 점도 뒤늦게 파악되었습니다.

저희는 즉시 연구팀 및 건물 시설관리팀과 함께 대응 방안을 논의했습니다. 근본적인 해결을 위해서는 공조 설비의 방진 보강 공사가 필요했지만, 이는 단기간에 완료하기 어려운 작업이었습니다. 따라서 저희는 우선 임시방편으로 각 장비 하단에 별도의 능동형 방진 테이블을 추가로 설치해, 바닥에서 전달되는 진동을 장비 단계에서 흡수할 수 있도록 조치했습니다. 방진 테이블은 저희가 협력하는 정밀 장비 설치 업체를 통해 당일 긴급 수배했고, 설치 위치와 규격을 현장에서 즉시 맞춤 조정했습니다. 또한 공조 설비 가동 시간대별로 진동 수준이 어떻게 달라지는지도 함께 측정해, 향후 건물 측이 방진 보강 공사를 진행할 때 참고할 수 있는 데이터를 별도로 정리해 전달했습니다.

방진 테이블 설치 작업으로 인해 두 장비의 최종 설치 완료 시점은 예정보다 하루가량 늦어졌습니다. 이 시간 동안 정밀 저울을 포함한 다른 장비들은 예정대로 반입과 설치를 마쳐, 연구팀이 일부 측정 업무는 먼저 재개할 수 있도록 순서를 조정했습니다. 방진 테이블 설치 후에는 다시 한번 진동측정기로 장비 설치 위치의 진동 수준을 확인해, 허용 기준치 이내로 개선된 것을 확인한 뒤 본격적인 재가동에 들어갔습니다.

이후 주사전자현미경은 제조사 엔지니어와 함께 초점 및 배율 보정을 진행했고, X선회절분석기 역시 광원 재정렬과 표준 시료를 이용한 검증 측정을 거쳐 정상 성능을 확인했습니다. 검증 측정 결과는 기존 실험실에서 측정했던 표준 시료 값과 비교해 오차 범위 내에 있음을 확인한 뒤에야 최종 가동을 승인했습니다. 연구팀은 이전 이틀 뒤부터 국가 표준 인증과 연계된 측정 검증 업무를 정상적으로 재개할 수 있었습니다.

이번 사례처럼 실험실이사에서는 신축 건물의 설계 도면상 수치와 실제 가동 환경에서의 조건이 다르게 나타나는 경우가 있습니다. 특히 진동에 민감한 초정밀 계측 장비를 다루는 연구소라면, 도면상 진동 기준만 확인하는 데 그치지 않고 실제 설치 위치에서 주변 설비가 가동 중인 상태의 진동을 직접 재측정하는 절차가 필요합니다. 이런 확인을 이사 계획 초기 단계가 아니라 설치 직전에 다시 한번 거치는 것이 특히 중요한데, 건물의 다른 설비들이 실제로 가동을 시작하는 시점이 되어서야 드러나는 문제들이 있기 때문입니다. 저희 무이상재는 이런 경험을 바탕으로, 초정밀 장비 이전 시에는 설치 직전 현장 진동 재측정을 표준 절차로 포함하고 있으며, 문제가 확인될 경우 방진 테이블 등 대안을 신속히 투입할 수 있는 협력 네트워크를 갖추고 있습니다.
